Hướng Dẫn Sử Dụng Máy GPS 2 Tần Comnav T300

Comnav là thương hiệu sản xuất máy GPS đến từ Trung Quốc. Xuất hiện tại Việt Nam từ khá sơm, nên thương hiệu này không còn xa lạ tại Việt Nam. Comnav hiện có những model như: Máy GPS 2 Tần Comnav T300, T300SE, T300 Plus.

Tham Khảo Một Số Mẫu Máy GPS 2 Tần Tốt Nhất Năm 2022

135.000.000
98.000.000
86.000.000
68.000.000

Máy GPS 2 Tần Số RTK

Máy GPS 2 Tần Số RTK Hi-Target V200

80.000.000

1. Cài Đặt Công Việc

1.1 Khởi động đầu máy GPS

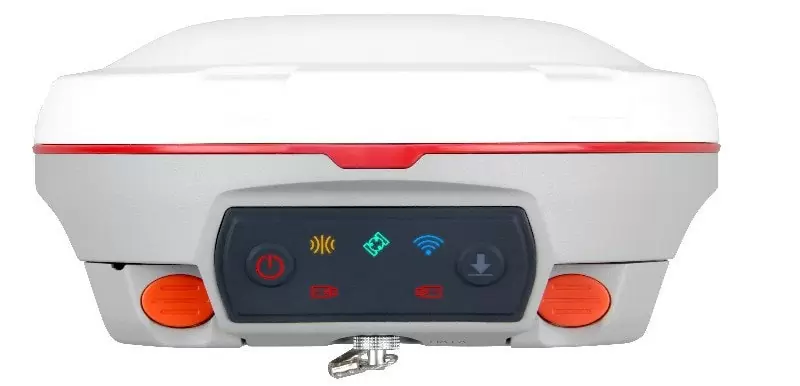

Để khởi động đầu máy thu GPS T300, ta bấm giữ phím nguồn trên đầu máy, đến khi đèn báo hiện sáng.

máy gps 2 tần comnav t300

1.2 Khởi động phần mềm

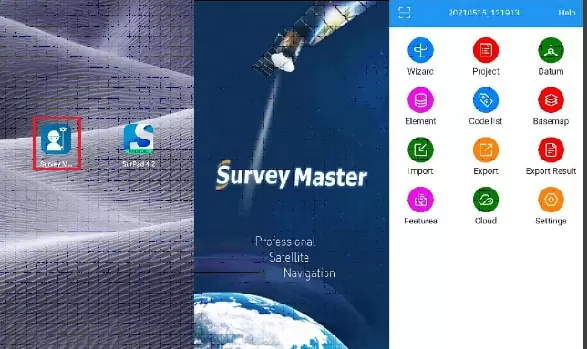

Trên màn hình sổ tay, ta bấm chọn phần mềm Survey Master để khởi động phần mềm

phần mềm survey master

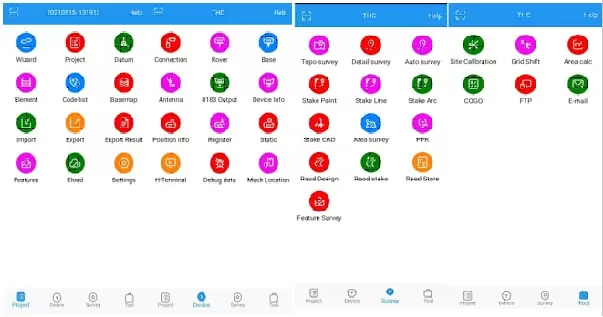

Phần mềm Survey Master có 3 giao diện gồm 4 trang:  Project, Device, Survey, Tool.

phần mềm survey master 2

1.3 Khai báo công việc

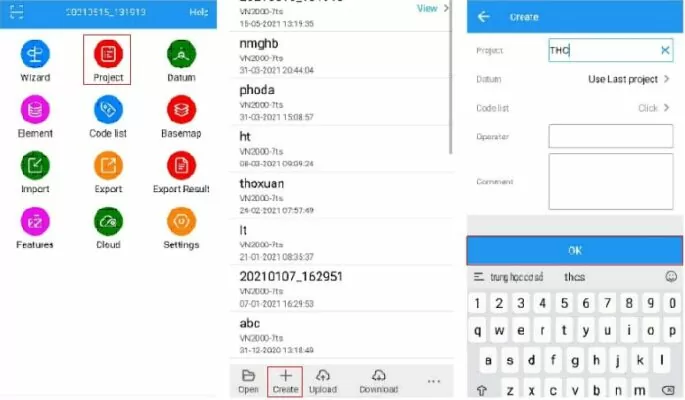

Tại Menu Project, chọn Create, xuất hiện bảng hội thoại, tại ô Project nhập tên công việc. Sau đó ấn Ok.

phần mềm survey master 3

2. Kết Nối Sổ Tay Với Đầu Máy Thu Và Đăng Nhập Vào Trạm Cors

2.1 Kết nối sổ tay với đầu máy thu GPS.

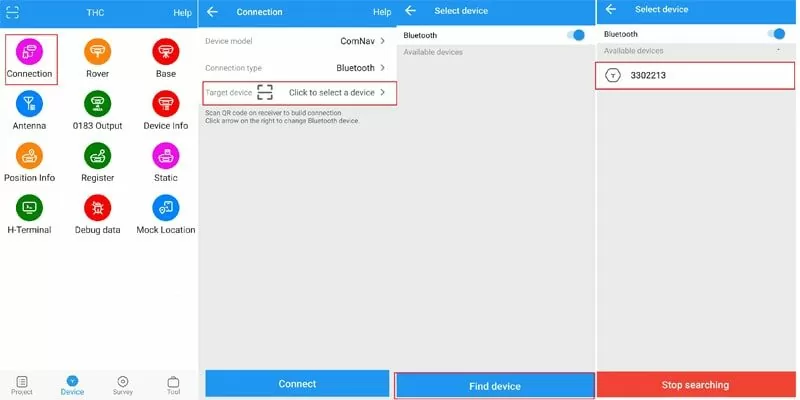

Tại trang Device, chọn Connection, xuất hiện trang mới, tại dòng Target device, bấm chọn Click to select a drevice, bấm Find device để dò tìm đầu máy thu GPS. Sau khi tìm thấy bấm chọn đầu máy sau đó bấm Connect. (Hình ảnh minh hoạ)

2.2 Đăng nhập vào trạm Cors cục đo đạc bản đồ

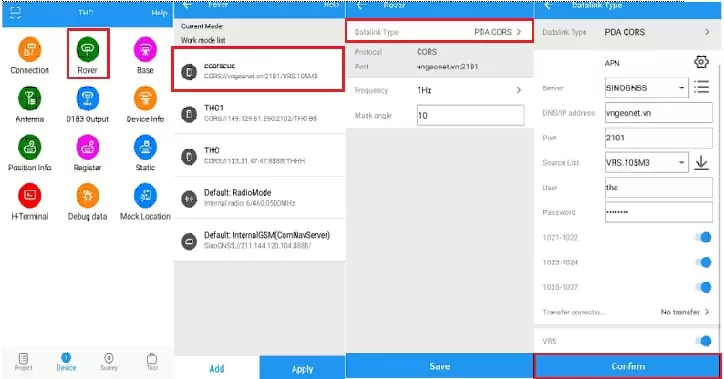

đăng nhập trạm cors

  • Tại trang Device, chọn Rover, xuất hiện hội thoại, bấm giữ vào Cors cuc, sau đó bấm Modify.
  • Xuất hiện hội thoại mới, tại dòng Datalink Type, bấm chọn PDA CORS, xuất hiện bảng thông số.
  • Tại dòng Protocol chọn Cors. Tiến hành nhập tài khoản do cục đo đạc bản đồ cung cấp .
  • Tại dòng Source List bấm (↓) để load trạm tại khu vực đo.

Ví dụ: VRS. 105M3 tại khu vực Thanh Hoá. Sau đó bấm chọn Confirm, ấn Save để lưu thông tin trạm Cors, tiếp theo ấn Apply để ghi nhớ thông tin cài đặt.

đăng nhập trạm cors

3. Một Số Ứng Dụng Đo Của Máy GPS 2 Tần Comnav T300

3.1 Chương trình đo khảo sát (Topo Survey)

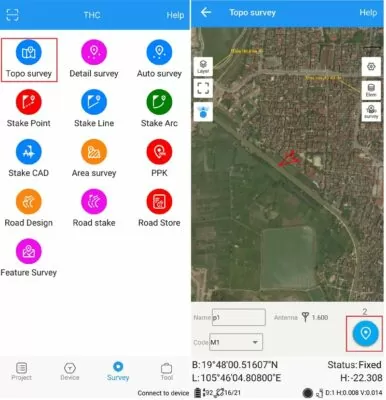

Tại trang Survey, chọn Topo Survey, bấm vào biểu tượng đo để tiến hành đo chi tiết

đo chi tiết topo survey

(Biểu tượng đo và chi tiết nội dung các biểu tượng được thể hiện trên hình ảnh minh hoạ)

3.2 Chương trình đo chi tiết (Detail Suvey)

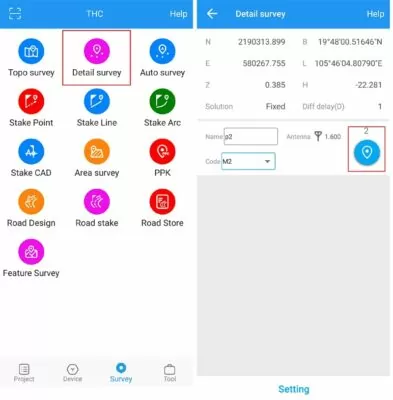

chương trình đo chi tiết detail survey

Tại trang Survey, chọn Detail Survey xuất hiện bảng hội thoại, Tiến hành nhập tên điểm, mã code, chiều cao sào tương ứng và bấm biểu tượng đo. (Hình ảnh minh hoạ)

Nhược điểm của chức năng này là chỉ có thể theo dõi toạ độ Rover mà không xem được giao diện đồ hoạ trực quan như chương trình đo khảo sát (Topo Survey).

3.3 Chương trình chuyển điểm thiết kế ra thực địa (Stake Point)

Tại trang Survey, chọn Stake Point. Xuất hiện giao diện tiến hành nhập toạ độ điểm cần định vị. Có 2 cách nhập toạ độ điểm cần định vị:

Cách 1: Nhập trực tiếp:

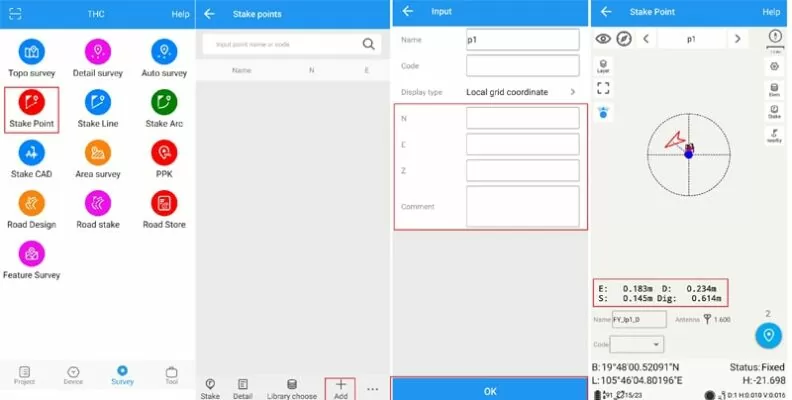

chuyển điểm thiết kế ra thực địa

Tại giao diện Stake Point, bấm chọn Add, xuất hiện bảng hội thoại, tiến hành nhập toạ độ X,Y,H của điểm cần định vị, sau đó bấm Ok (Hình ảnh minh hoạ)

Cách 2: Nhập toạ độ từ file số liệu đã có:

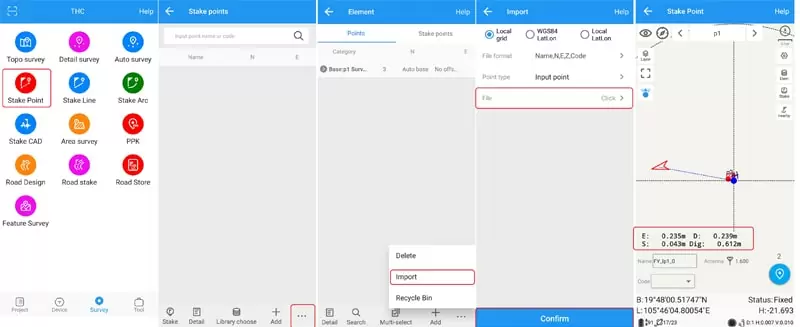

Tại giao diện Stake Point, bấm chọn …, chọn Import, xuất hiện giao diện Import, bấm Click tại dòng file tìm tới thư mục lưu trữ tệp số liệu, sau đó bấm Ok.

chuyển điểm thiết kế ra thực địa

Xuất hiện bảng toạ độ các điểm cần định vị, bấm chọn vào điểm cần định vị chọ Stake và đi theo chỉ dẫn trên màn hình sổ tay

4. Xuất Tọa Độ Và Trút Số Liệu

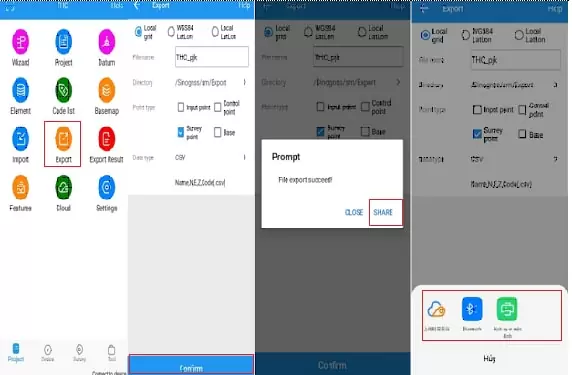

Tại trang Project, bấm chọn Export, xuất hiện trang mới, tại dòng Data type chọn định dạng .CSV (Name, N, E,Z,Code), sau đó chọn Confirm, xuất hiện hội thoại, chọn Ok, tiếp tục chọn Share, sau đó chọn ứng dụng và số liệu đo sẽ được chia sẻ lên ứng dụng đó

Xuất tọa độ và trút số liệu

Công ty cổ phần Geotech Global là đơn vị chuyên cung cấp và phân phối độc quyền các sản phẩm máy định vị vệ tinh RTK và các thiết bị đo đạc như máy toàn đạc điện tử, máy thuỷ bình… tại Việt Nam, với chính sách bán hàng nhiều ưu đãi, hỗ trợ phần mềm, chuyển giao công nghệ và bảo hành uy tín nhất. Geotech Global rất hân hạnh được phục vụ các bạn.
