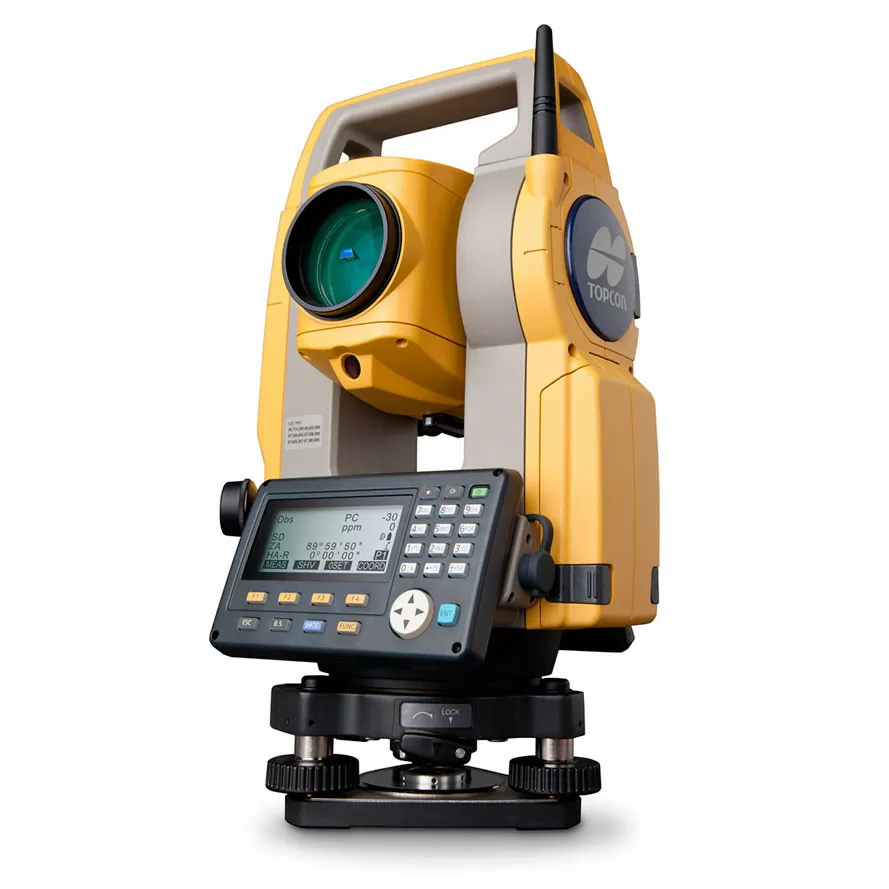

Máy toàn đạc điện tử Topcon ES-105 có thiết kế nhỏ gọn và được trang bị nhiều tính năng hiện đại, bộ xử lý EDM giúp nâng cao khoảng cách đo đạc và độ chính xác gần như tuyệt đối. Bài viết này, Geotech Global giới thiệu đến bạn dòng máy toàn đạc điện tử Topcon ES-105
1. Ưu điểm Topcon ES-105
Thiết kế nhỏ gọn, kết cấu vật liệu bền chắc
- Topcon ES-105 có thiết kế nhỏ gọn và được trang bị nhiều tính năng hiện đại, dễ dàng di chuyển.
- Topcon ES-105 được tạo nên từ vỏ hợp kim Magie cho độ chính xác cao và ổn định.
Độ chính xác cao
- Độ chính xác đo xa đạt 3mm +2ppm, độ chính xác đo góc đạt 5″ và thời gian đo nhanh chóng.
Bảo mật cao
- Công nghệ bảo mật TShield cung cấp khả năng bảo mật và bảo trì tối đa. Nếu máy toàn đạc bị mất hoặc bị đánh cắp, bạn có thể gửi tín hiệu mã hóa thiết bị và vô hiệu hóa nó ngay lập tức.
Kết nối xa
- Kết nối xa 300m bằng công nghệ LongLink và Bluetooth Class 1.
- Bộ xử lý EDM hỗ trợ ES-105 đo không gương trong phạm vi 500m, gương đơn trong 4000m.
- Topcon ES 105 có khả năng kết nối xa với tín hiệu ổn định, hỗ trợ cho người đứng máy và người đi gương có thể liên lạc, phối hợp dễ dàng.
Hệ thống đo góc hiện đại.
- Nhờ bù trục kép và vít tiếp mà máy có sự ổn định khi đo góc
- Độ chính xác lên đến 5″
Pin khỏe thời gian làm việc dài
- Pin sạc BDC70 giúp Topcon ES-105 làm việc liên tục đến 36 giờ tại thực địa
Chống nước/ chống bụi theo tiêu chuẩn IP66
- Topcon ES 105 đạt tiêu chuẩn chống nước, chống bụi IP66 được cấp bởi IEC
- Hoạt động tốt ở -20 độ C đến 60 độ C
Các tiện ích sử dụng
- Cổng USB truyền dữ liệu dễ dàng
- Phím Star Key cho phép chuyển đổi chức năng đơn giản
- Phí Trigger key chuyển đổi phép đo linh hoạt mà không cần rời mắt khỏi lăng kính.

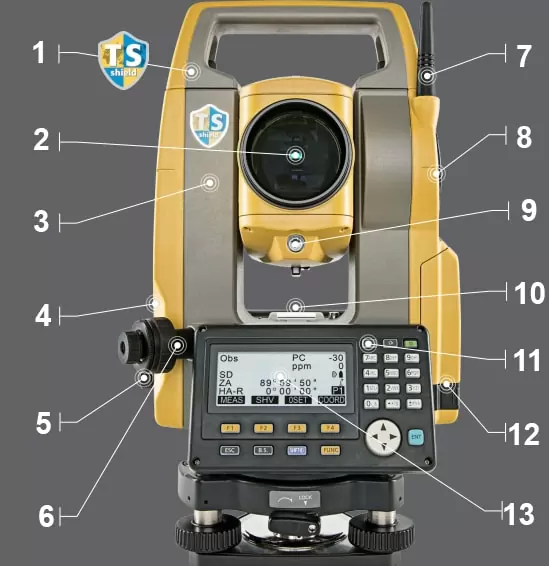

2. Cấu tạo máy toàn đạc topcon ES-105
- Hệ thống bảo mật TSshield
- Đo không gương 500m
- Hệ thống mã hóa góc IACS
- Phím chức năng Trigger
- Khóa tiếp tuyến
- Dọi tâm laser
- LongLink™ phạm vi 300m
- Cổng USB 2.0
- Tia dẫn sáng, dễ nhìn
- Hệ thống cân bằng điện tử
- Phím chức năng yêu thích Star-Key
- Pin siêu khỏe, hoạt động 36 giờ
- Hai màn hình, bàn phím đủ chữ, số và ký tự đặc biệt
3. Ứng dụng
Công dụng của máy toàn đạc điện tử Topcon ES 105:
- Đo giao hội nghịch
- Đo tọa độ 3D
- Đo cắm điểm
- Bố trí đường thẳng
- Đo cắm đường cong
- Chiếu điểm
- Đa giác
- Đo bù khoảng cách ngắn
- Đo bù khoảng cách giữa hai điểm
- Đo bù góc
- Đo khoảng cách gián tiếp MLM
- Đo cao gián tiếp REM
- Tính diện tích..
- Đo kiểm tra lưới đường truyền
4. Thông số kỹ thuật
Ống kính
- Độ phóng đại/ phân giải: 30x / 2.5″
- Độ dài: 171mm
- Độ dài ống kính sơ bộ: 45mm
- Ảnh: Thuận
- Trường nhìn: 1°30′
- Tiêu cự nhỏ nhất: 1.3m
- Độ sáng lưới chữ thập: 5 cấp
Đo góc
- Độ phân giải: 1″
- Độ chính xác ( Tiêu chuẩn: ISO 17123-3:2001): 5″
- Bù nghiêng: Bù nghiêng 2 trục
- Dải bù: ±6′
Đo khoảng cách
- Không gương: 500m
- Gương giấy: 500m
- Gương mini: 500m
- Gương đơn: 4000m
- Gương chùm: 6000m
Độ chính xác ( Tiêu chuẩn: ISO 17123-4:2001)
- Không gương: 3 + 2ppm x D) mm
- Gương giấy: (3 + 2ppm x D) mm
- Gương AP/CP: (2 + 2ppm x D) mm
Thời gian đo:
- Đo chính xác: 0.9 giây
- Đo nhanh: 0.7 giây
- Đo đuổi: 0.3 giây
Giao diện và dữ liệu
- Màn hình: LCD 192 x 80 điểm
- Bàn phím số 25 nút
- Khóa kích hoạt: Bên phải
- Bộ nhớ trong: 10.000 điểm
- Bộ nhớ ngoài: Hỗ trợ USB 8GB
- Cổng giao tiếp: RS-232C, USB2.0
- Bluetooth: Bluetooth Class 1 – Tầm hoạt động 300m
Thông Số Chung
- Laser dẫn đường: Tia đỏ đồng trục
- Tia dẫn: 2 màu xanh – đỏ khoảng cách 150m
- Dọi tâm: Phóng đại 3X, tiêu cự nhỏ nhất 0.3m
- Chống nước/bụi: IP66
- Nhiệt độ hoạt động: -20 to +60°C
- Trọng lượng máy: 5.6kg
- Pin: Pin sạc Li-on – Thời gian làm việc 36 giờ.
4. Bộ sản phẩm bao gồm:
Bộ sản phẩm máy toàn đạc điện tử Topcon Es-105 bao gồm
- 01 hộp đựng máy
- 01 đế máy
- 02 Pin + 01 bộ sạc
- 01 túi che mưa
- 01 tool chỉnh máy
- USB 1Gb
- 01 bộ che ống kính
- 01 bộ tài liệu hướng dẫn sử dụng.
- 01 Chân máy bằng gỗ
- 02 Quả gương đơn
- 02 Khung gương đơn
- 02 Bảng ngắm
- 02 Sào gương
- 01 Giấy chứng nhận kiểm định
- 02 Kẹp sào gương
