Mẫu báo cáo quan trắc lún công trình là tài liệu kỹ thuật quan trọng, phản ánh đầy đủ kết quả theo dõi chuyển vị đứng của nền móng và các hạng mục công trình trong suốt quá trình thi công hoặc khai thác. Báo cáo này không chỉ giúp đánh giá mức độ ổn định của nền đất mà còn là cơ sở để đưa ra các quyết định kỹ thuật kịp thời, đảm bảo an toàn công trình và tuân thủ các quy chuẩn hiện hành. Hãy cùng Geotech tìm hiểu qua bài viết dưới đây nhé.
>>> Xem thêm: Máy thủy bình – Công nghệ GPS tiên tiến, tiện lợi, giúp nâng cao độ chính xác và hiệu suất công việc
Mẫu báo cáo quan trắc lún công trình là gì?
Mẫu báo cáo quan trắc lún công trình là tài liệu chuyên môn tổng hợp dữ liệu về mức độ lún của công trình hoặc nền đất, được ghi nhận liên tục trong suốt quá trình thi công và vận hành. Báo cáo này trình bày kết quả đo đạc chính xác, thường sử dụng máy thủy bình Sokkia để phân tích và đánh giá theo các tiêu chuẩn kỹ thuật hiện hành, nhằm cung cấp cái nhìn toàn diện về trạng thái ổn định của công trình. Đây không chỉ là tài liệu kỹ thuật mà còn là bằng chứng pháp lý quan trọng, đóng vai trò cốt lõi trong việc kiểm soát chất lượng và đảm bảo an toàn xây dựng.
Tầm quan trọng của mẫu báo cáo quan trắc lún công trình:
- Đánh giá chính xác hiện trạng công trình: Báo cáo cung cấp dữ liệu thực tế về độ lún, thu thập từ các thiết bị đo đạc hiện đại như máy thủy bình Sokkia B40, giúp kỹ sư và nhà thầu so sánh với ngưỡng an toàn theo quy chuẩn. Điều này cho phép phát hiện sớm các rủi ro như lún không đều hoặc vượt quá giới hạn, từ đó đưa ra biện pháp xử lý kịp thời.
- Cơ sở pháp lý và kỹ thuật: Trong trường hợp xảy ra sự cố hoặc tranh chấp, báo cáo là tài liệu quan trọng để xác định trách nhiệm và đề xuất phương án xử lý. Với dữ liệu đáng tin cậy từ máy thủy bình Sokkia B40A, báo cáo còn hỗ trợ các cơ quan quản lý trong việc nghiệm thu và đánh giá chất lượng dự án một cách minh bạch.
- Yêu cầu bắt buộc trong các dự án lớn: Đối với các công trình quy mô lớn hoặc xây dựng trên nền đất yếu, việc lập báo cáo quan trắc lún là quy định bắt buộc theo các tiêu chuẩn như TCVN 9360:2012 hoặc QCVN 03:2020/BXD. Báo cáo đảm bảo mọi rủi ro liên quan đến lún được kiểm soát chặt chẽ, giảm thiểu nguy cơ thiệt hại về người và tài sản.
Báo cáo không chỉ là công cụ kỹ thuật mà còn là cầu nối giữa các bên liên quan, đảm bảo sự minh bạch và chuyên nghiệp trong quản lý dự án. Một mẫu báo cáo quan trắc lún công trình được lập đúng chuẩn, kết hợp với dữ liệu từ các thiết bị hiện đại như máy thủy bình Sokkia B20, sẽ mang lại giá trị thực tiễn vượt trội, giúp dự án đạt được độ an toàn và hiệu quả tối ưu.
>>> Xem thêm: Bố trí công trình và vai trong trong công tác trắc địa
Nội dung mẫu báo cáo quan trắc lún công trình tiêu chuẩn
Một mẫu báo cáo quan trắc lún công trình cần được xây dựng bài bản, đầy đủ và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo tính chuyên môn, pháp lý và giá trị thực tiễn. Dưới đây là các phần không thể thiếu trong báo cáo:
1. Thông tin chung
Phần này cung cấp các thông tin cơ bản, tạo nền tảng cho báo cáo:
- Tên dự án: Tên chính thức của công trình, ví dụ: “Dự án xây dựng cầu vượt XYZ”.
- Vị trí công trình: Địa điểm cụ thể, bao gồm tọa độ địa lý hoặc khu vực hành chính.
- Chủ đầu tư: Thông tin về tổ chức hoặc cá nhân chịu trách nhiệm tài chính và quản lý dự án.
- Đơn vị thực hiện quan trắc: Tên công ty hoặc tổ chức chuyên môn thực hiện công tác đo đạc.
- Mục tiêu quan trắc: Mô tả rõ ràng mục đích của việc quan trắc, ví dụ: “Đánh giá độ lún của nền móng để đảm bảo an toàn trong quá trình thi công và vận hành”.
2. Cơ sở pháp lý và tiêu chuẩn áp dụng
Báo cáo cần nêu rõ các căn cứ pháp lý và tiêu chuẩn kỹ thuật để đảm bảo tính hợp chuẩn:
- TCVN 9360:2012: Quy định về quan trắc chuyển vị công trình, bao gồm các yêu cầu về đo lún.
- TCVN 9355-1:2012: Tiêu chuẩn kỹ thuật đo đạc địa kỹ thuật, cung cấp hướng dẫn chi tiết về quy trình đo.
- QCVN 03:2020/BXD: Quy chuẩn quốc gia về an toàn trong xây dựng, quy định các ngưỡng an toàn liên quan đến lún công trình.
Việc dẫn chiếu các tiêu chuẩn này không chỉ đảm bảo tính pháp lý mà còn thể hiện sự chuyên nghiệp và minh bạch của báo cáo.
3. Thiết bị và phương pháp quan trắc
- Thiết bị quan trắc lún: Sử dụng máy thủy bình Sokkia B30A với độ chính xác cao, cho phép đo đạc độ lún với sai số chỉ khoảng 2.0mm/km đo lặp. Thiết bị này hoạt động theo nguyên lý tia ngắm nằm ngang, phù hợp cho các công trình quy mô lớn hoặc địa hình phức tạp.
- Phương pháp đo lún: Mô tả chi tiết quy trình, bao gồm việc thiết lập hệ thống mốc chuẩn cố định (đặt tại vị trí không chịu ảnh hưởng từ hoạt động thi công), xác định tọa độ các điểm đo, và bố trí ít nhất 3 điểm đo trên mỗi mặt bằng công trình. Quy trình đo phải tuân theo các tiêu chuẩn kỹ thuật và đảm bảo tính nhất quán.
- Tần suất và thời điểm quan trắc: Xác định lịch trình đo cụ thể, ví dụ: hàng ngày trong giai đoạn thi công nền móng, hàng tuần trong giai đoạn hoàn thiện, hoặc theo các mốc tiến độ dự án.
4. Kết quả quan trắc
Phần này trình bày dữ liệu đo đạc một cách trực quan và dễ hiểu:
- Bảng tổng hợp dữ liệu: Liệt kê độ lún tại từng mốc đo theo thời gian, kèm theo độ lệch giữa các mốc và các thông số kỹ thuật khác như tốc độ lún trung bình.
- Biểu đồ diễn biến lún: Sử dụng biểu đồ đường hoặc cột để minh họa xu hướng lún qua các giai đoạn, giúp dễ dàng nhận diện các thay đổi bất thường.
- Đánh giá xu hướng lún: Phân tích dữ liệu để xác định tốc độ lún, mức độ ổn định của công trình, và khả năng lún không đều giữa các khu vực.
5. Phân tích và đánh giá
- So sánh với giới hạn cho phép: Đối chiếu kết quả đo được với các ngưỡng an toàn quy định trong TCVN hoặc QCVN, từ đó xác định xem công trình có đang trong trạng thái an toàn hay không.
- Dự báo lún: Dựa trên dữ liệu lịch sử và mô hình tính toán, đưa ra dự đoán về khả năng lún trong tương lai, kèm theo các kịch bản rủi ro tiềm tàng.
- Đề xuất giải pháp: Nếu phát hiện dấu hiệu lún bất thường, đề xuất các biện pháp như tăng tần suất quan trắc, gia cố nền móng bằng cọc hoặc bơm vữa, hoặc tạm dừng thi công để đánh giá thêm.
6. Kết luận và kiến nghị
Tóm tắt các phát hiện chính từ dữ liệu quan trắc, nhấn mạnh tình trạng hiện tại của công trình và đưa ra các khuyến nghị cụ thể, ví dụ: tiếp tục quan trắc theo lịch trình, điều chỉnh phương án thi công, hoặc phối hợp với đơn vị tư vấn để xử lý các vấn đề kỹ thuật.
7. Phụ lục
- Bản vẽ vị trí mốc quan trắc: Sơ đồ chi tiết thể hiện vị trí các mốc đo trên mặt bằng công trình.

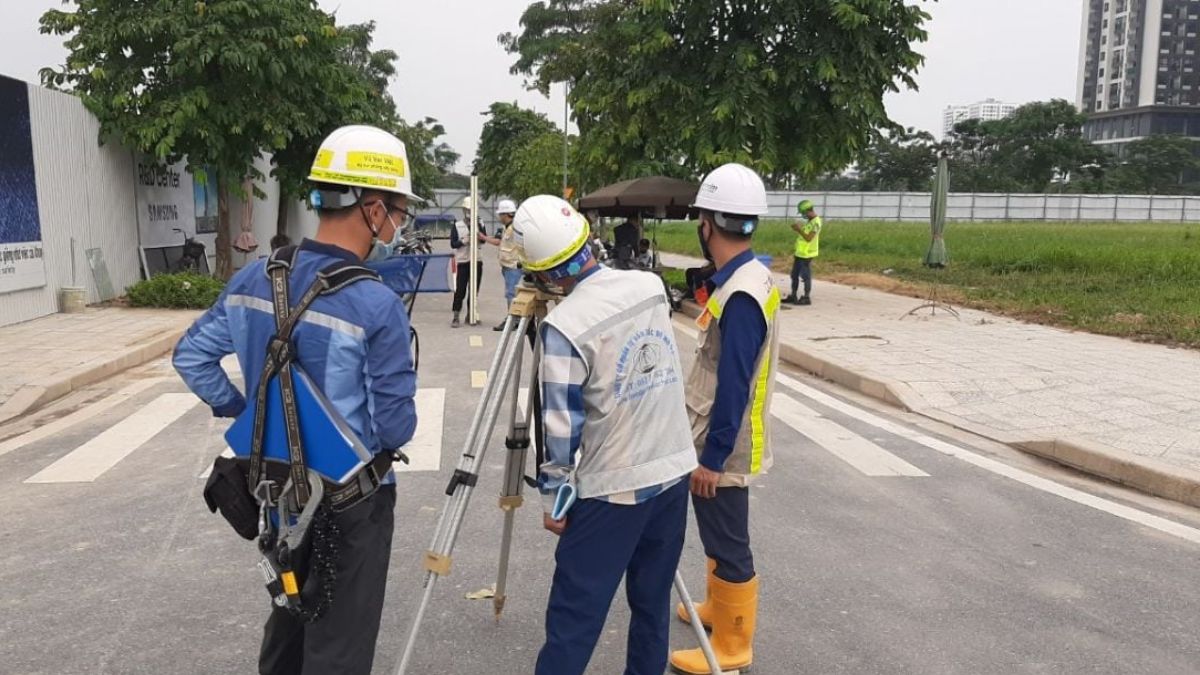

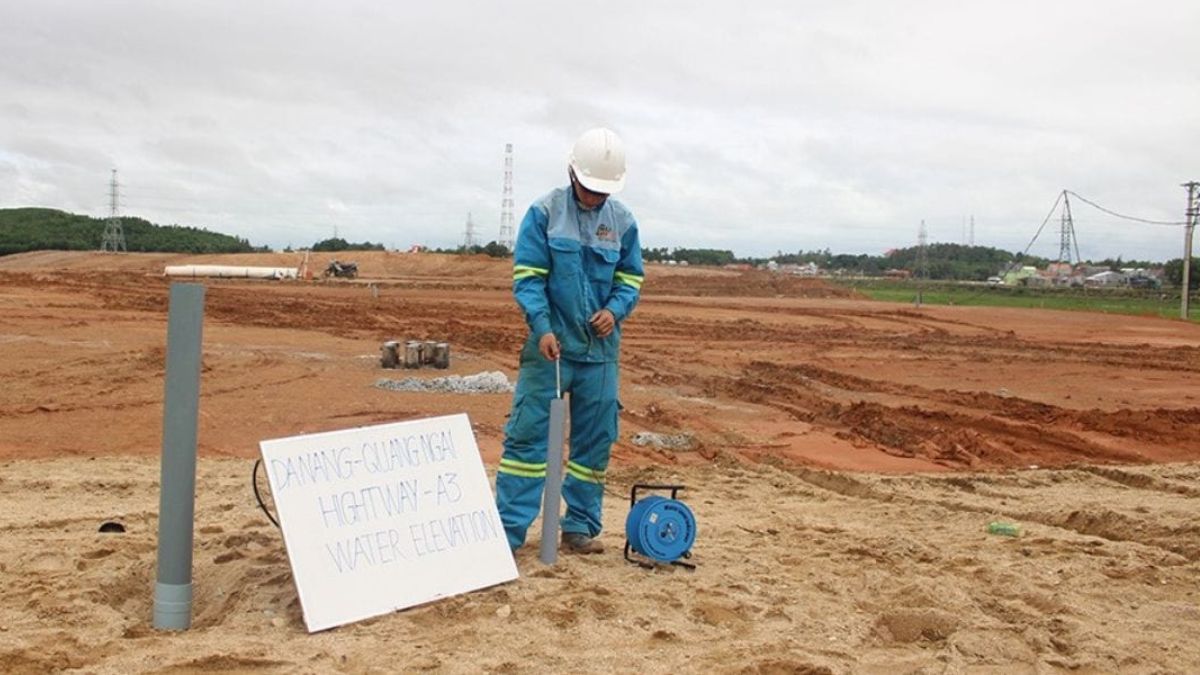

- Hình ảnh hiện trường: Ảnh chụp thực tế các điểm đo, mốc chuẩn và thiết bị đo đạc trong quá trình thực hiện.
- Biên bản hiệu chuẩn thiết bị: Xác nhận rằng thiết bị đo đạc đã được hiệu chuẩn đúng tiêu chuẩn trước khi sử dụng, đảm bảo độ tin cậy của dữ liệu.

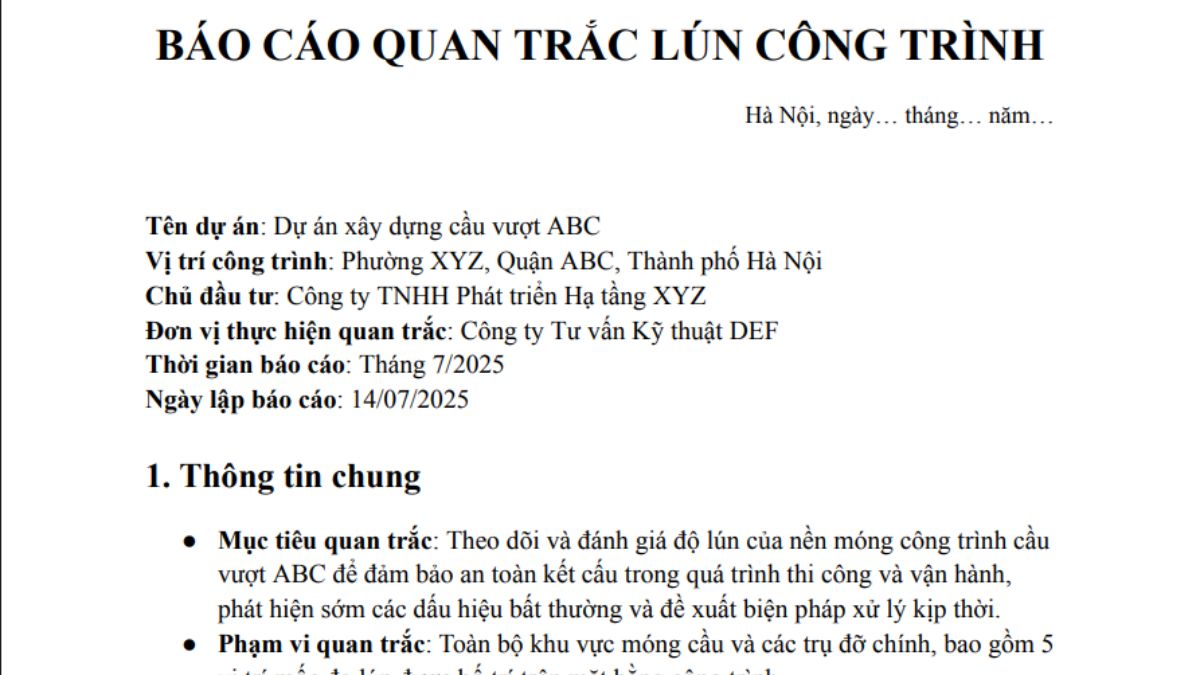

>>> Tải xuống: Mẫu báo cáo quan trắc lún công trình
>>> Xem thêm: Cấp công trình giao thông đường bộ: Phân loại và tiêu chuẩn kỹ thuật chi tiết
Một số lưu ý quan trọng khi thực hiện quan trắc lún công trình
Để đảm bảo hiệu quả và độ chính xác trong quá trình quan trắc lún công trình, các kỹ sư và đơn vị thực hiện cần lưu ý các điểm sau:
- Đảm bảo mốc chuẩn tuyệt đối ổn định: Mốc chuẩn phải được đặt tại vị trí không chịu bất kỳ ảnh hưởng nào từ hoạt động thi công, như rung động hoặc tải trọng động. Mốc chuẩn cần được thiết lập trên nền đất hoặc cấu trúc có độ ổn định cao, thường nằm ngoài phạm vi ảnh hưởng của công trình, và được kiểm tra định kỳ để xác nhận tính ổn định.
- Bố trí đủ số lượng điểm đo: Tùy thuộc vào quy mô và tính chất của công trình, cần bố trí tối thiểu 3 điểm đo trên mỗi mặt bằng để đảm bảo dữ liệu đại diện cho toàn bộ khu vực. Đối với các công trình lớn hoặc phức tạp, số lượng điểm đo có thể tăng lên, được xác định dựa trên phân tích địa kỹ thuật và yêu cầu thiết kế.
- Kết hợp quan trắc đa chiều khi cần thiết: Đối với các công trình có nguy cơ cao (như nhà cao tầng, cầu lớn, hoặc công trình trên nền đất yếu), nên kết hợp quan trắc lún với quan trắc nghiêng hoặc quan trắc nứt. Điều này giúp phát hiện sớm các vấn đề liên quan đến chuyển vị ngang hoặc biến dạng cấu trúc, từ đó đưa ra biện pháp xử lý kịp thời.
- Thuê đơn vị tư vấn độc lập: Để đảm bảo tính khách quan và độ chính xác của dữ liệu, nên hợp tác với một đơn vị tư vấn giám sát độc lập, không liên quan trực tiếp đến nhà thầu thi công. Đơn vị này sẽ chịu trách nhiệm kiểm tra chất lượng thiết bị, quy trình đo và thẩm định báo cáo, từ đó nâng cao độ tin cậy của kết quả quan trắc.
- Hiệu chuẩn và bảo trì thiết bị: Máy thủy bình Sokkia SDL50 cần được hiệu chuẩn định kỳ theo tiêu chuẩn kỹ thuật, kèm theo biên bản hiệu chuẩn rõ ràng. Việc bảo trì thiết bị thường xuyên giúp giảm thiểu sai số và đảm bảo dữ liệu đo đạc luôn đáng tin cậy.
>>> Xem thêm: Phần mềm Biên tập, xử lý số liệu Trắc địa Q-survey
Mẫu báo cáo quan trắc lún công trình đóng vai trò quan trọng trong việc đảm bảo an toàn và chất lượng của các dự án xây dựng. Báo cáo không chỉ là công cụ kỹ thuật mà còn là tài liệu pháp lý quan trọng, giúp các bên liên quan đưa ra quyết định đúng đắn. Vì vậy, việc lập báo cáo cần được thực hiện cẩn thận, tuân thủ đúng quy trình và tiêu chuẩn kỹ thuật. Các kỹ sư, chủ đầu tư và nhà thầu cần lưu trữ báo cáo cẩn thận để phục vụ công tác kiểm tra và đánh giá sau này.
